保形涂层是应用于印刷电路板 (PCB) 表面的薄层聚合物，典型厚度在 25μm 至 150μ 之间，用于保护电路和电路板组件并使其电绝缘，使其免受环境压力的影响。这些涂层可确保 PCB 在湿气、冷凝、灰尘、污垢、盐、化学品、磨损、热冲击和机械冲击以及其他因素都会影响电路性能的环境中的可靠性。这些产品最初是为军事应用而开发的。它们可以设计更小的电气组件，同时增加对组件的机械支撑，并提高焊点的疲劳寿命。

航空航天和国防、消费电子和汽车电子、电信和电器制造等行业将印刷电路板集成到其产品中。其中许多应用需要保形涂层 PCB 来保护它们免受潜在恶劣环境的影响，例如暴露在极端太空（大气）条件下的卫星 以及持续使用的汽车电子设备中的敏感 PCB 电路和传感器。

在 PCB 上使用敷形涂料的五个关键原因

每年，电子行业都要求使用更小的印刷电路板，以便在更加恶劣和严格的环境中发挥作用。敷形涂层 应用于 PCB 表面，以保护和隔离电路免受恶劣环境的影响，或提高导体之间的介电耐压能力。以下是在您的应用程序中使用它们的五个令人信服的理由：

1.提供全面保护：保形涂层旨在保护电路板免受潮湿、灰尘、真菌、极端温度和其他污染物的影响。这些涂层可以抵抗多种类型的溶剂和化学侵蚀，并且还可以耐热。通常，暴露在这些类型环境中的电路板会降解，但保形涂层可以减缓甚至防止这种影响。如果没有涂层，可能会发生泄漏或腐蚀，损坏精密部件。

2. 提高介电性能：当在 PCB 上涂覆保形涂层时，它可以防止腐蚀和起拱，同时增加对组件的机械支撑并提高焊点的疲劳寿命。它还有助于压缩电路占用空间，从而使组件之间的间距更紧密。此外，它还能显着减缓锡晶须的生长，降低锡晶须在相邻导体之间造成短路的风险。

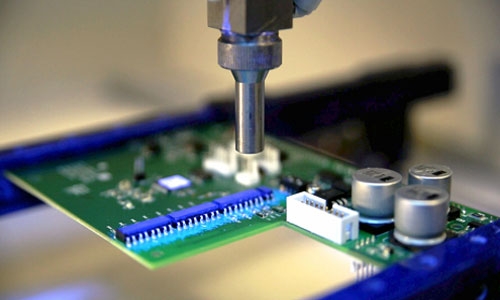

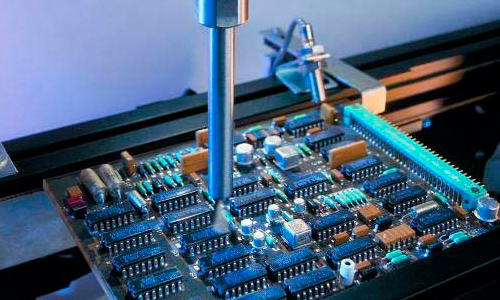

3、施工方便：可喷涂、浸涂、刷涂。通过单层涂层，它们可以为刚性板和柔性薄膜层压板以及金属、玻璃或塑料基材提供可靠的保护。它们易于分配，并且对于较厚的涂层要求，某些材料可以多次涂抹。

4. 节省时间和成本：由于不需要外壳和外壳，保形涂层可以实现重量更轻、组件更小的组件。对于三防胶厂家来说，更少的印刷电路板维修意味着更少的时间和劳动力，并且可以节省更多。

5. 保护敏感信息：一些保形涂层具有不透明颜色，有助于覆盖电路板上的标记、标签和其他标识。
