三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受环境的侵蚀。三防漆具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能。三防漆涂覆于线路板的表面，形成一层三防的保护膜（三防指的是防潮、防盐雾、防霉） 。  那么三防胶在使用过程中应该要注意什么呢？

三防漆工艺的规范和要求

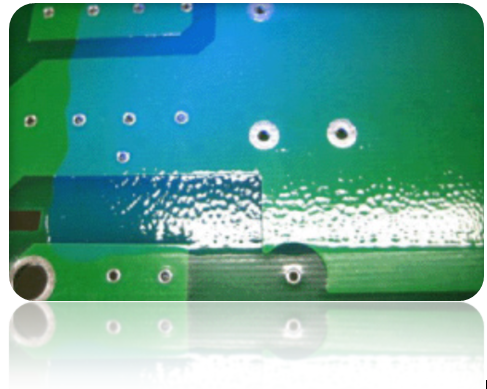

喷漆要求：

1、喷漆厚度：漆膜厚度控制在0.05mm-0.15mm。干膜厚度25um-40um。

2、二次涂覆：为确保高防护要求产品的厚度，可等漆膜固化后进行二次涂覆（根据需求确定是否进行二次涂覆）。

3、检查修复：目测检查涂覆后的电路板是否达到质量要求，并针对问题进行修复。如：插针及其它保护区沾三防漆，可用镊子夹脱脂棉球或干净棉球蘸洗板水将其擦洗干净，擦洗时注意不可将正常漆膜洗掉。

4、元器件更换：漆膜固化后，如要更换元件器，可按如下操作：

（1）用电铬铁直接焊下元件，然后用棉布蘸洗板水清洁焊盘周围物质
（2）焊接替代元器件

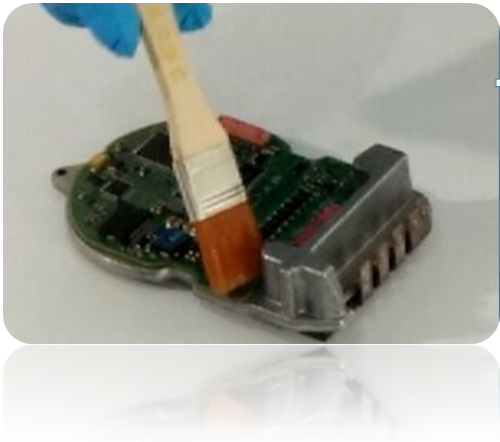

（3）固用刷子蘸三防漆刷涂焊接部位，并使漆膜表干固化

操作要求：

1、三防漆工作场所要求无尘清洁，无灰尘飞扬，一定要有良好的通风措施，并禁止无关人员进入。

2、操作时要佩戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害身体。

3、工作完毕后，要及时清洗使用过的工具，并将装有三防漆的容器封闭、盖严。

4、对电路板应做好防静电措施，不可将电路板重叠放置，涂覆过程，电路板要水平放置。

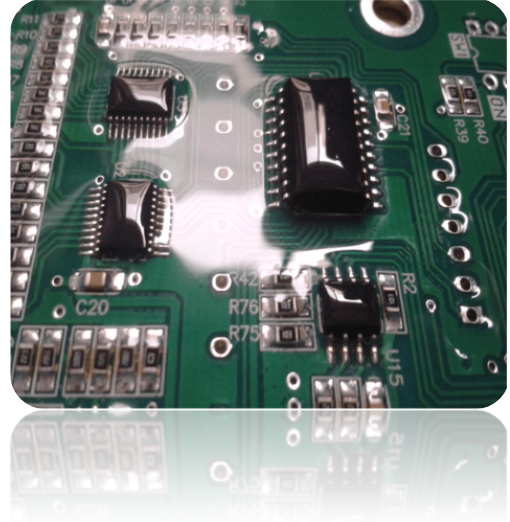

质量要求：

1、电路板表面不能有流漆，滴漏现象，毛刷涂漆时注意不可滴漏到局部隔离的部分。

2、三防漆层应平整、光亮、薄厚均匀，将焊盘、贴片元件或导体表面保护好。

3、漆层表面和元件不能有气泡、针孔、波纹现象、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象，注意：漆膜未表干前，不可随意碰触漆膜。

4、局部隔离的元件或区域不可涂覆三防漆。

不可涂覆三防漆的部分和器件

1.常规不可涂覆器件：漆大功率散热器，散热片，功率电阻，大功率二极管，水泥电阻，拔码开关、电位器（可调电阻），蜂鸣器，电池座，保险丝座，IC座，轻触开关，继电器等类型的插座、排针、接线端子及DB9、插式或贴片式发光二极管（非指示作用）、数码管，接地螺丝孔。

2.由图纸规定的不可使用三防漆的部分和器件。
3.由《不可三防元件（区域）目录》明细中的规定不可使用三防漆的器件。

规定中的常规不可涂覆器件需进行涂覆作业的，可由研发部门指定要求或图纸标注进行三防涂覆即可涂覆。

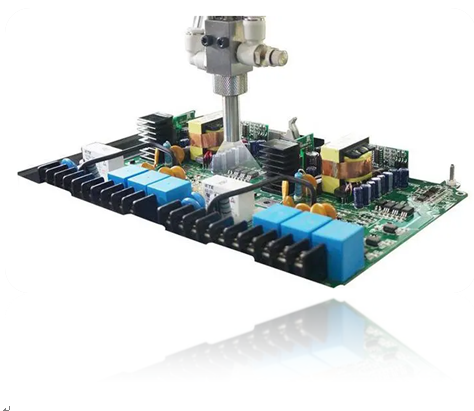

三防漆喷涂工艺的注意事项

1、PCBA必须做有工艺边且宽度不能小于5mm，方便上机走轨道。

2、PCBA板长宽最大限度为410*410mm，最小限度为10*10mm。

3、PCBA贴装的元器件高度最高限度为80mm。

4、PCBA上元器件喷涂区域与非喷涂区域最小距离为3mm。

5、彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。漆厚度0.1-0.3mm之间为宜。烘板条件：60°C，10-20分钟。

6、在喷涂的过程中，有些元器件是不可以喷涂的，比如：大功率带散热面或散热器元件、功率电阻、功率二极管、水泥电阻、拨码开关、可调电阻、蜂鸣器、电池座、保险座（管）、IC座、轻触开关等。

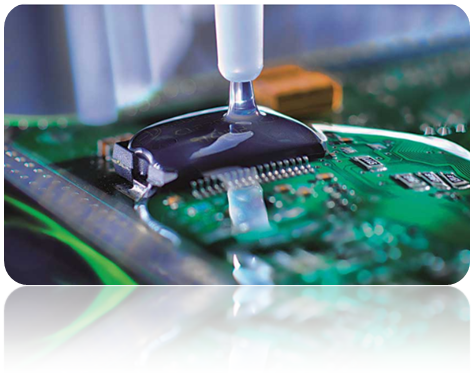

电路板三防漆返修介绍

电路板需要返修时，可以将电路板上的昂贵元件单独取出来，丢弃其余部分。但更常用的方法是——去除电路板上全部或局部位置的保护膜，逐一更换损坏的元器件。

去除三防漆保护膜时，要确保不会损害元件下面的基板、其他电子元器件、返修位置附近的结构等。而保护膜的去除方法，主要包括：使用化学溶剂、微研磨、机械方法和透过保护膜拆焊。使用化学溶剂是最常用的去除三防漆保护膜的方法，它的关键在于要去除的保护膜的化学性质和具体溶剂的化学性质。

微研磨是利用喷嘴喷出的高速粒子，“研磨”掉电路板上的三防漆保护膜。

机械方法是最容易的去除三防漆保护膜的方法。透过保护膜去焊是先在保护膜上开一个排放孔，让熔融的焊锡能够排出。
