服务热线:18121160382

胶水推荐

胶黏剂解决方案_用胶方案_胶水定制
拜高科普施胶的原理以及施胶方法
当前位置:首页> 新闻 /胶水推荐

拜高科普施胶的原理以及施胶方法

2024.01.11 09:55:20   Clicks

施胶就是以适当的方法和工具将胶黏剂涂布或铺(撒)在被粘接制品的表面。施胶操作正确与否,对粘接质量很有影响。



液态胶黏剂涂布的难易与黏度大小相关,而所要求的黏度也因施胶方式的不同而异:用于刮涂的胶黏剂的黏度可适当大些,而刷涂的胶黏剂则可以稍低,喷胶的黏度则更低;对于无溶剂型胶黏剂,如果黏度太大或因温度较低变得黏稠而造成涂布困难,可将被粘物表面用热风预热,使涂布后的胶黏剂黏度降低,易于流动湿润被粘表面;如果是溶剂型胶黏剂,则可用适当的溶剂进行稀释。



施胶时最好顺着一个方向,涂胶速度不能太快,以利于气体和水分的排除,尽量保持厚薄均匀,往复涂胶会使胶黏剂严重聚集,胶层包裹气泡和缺胶,结果导致粘接强度下降。



为了使胶黏剂充分湿润被粘物,一般要求两个表面都要施胶,同时,施胶的遍数由胶黏剂和被粘物的性质不同来定,一般木制品的粘接施―遍胶即可,对于需要多遍施胶的产品,不可操之过急,要等第一遍胶的溶剂基本挥发之后方能进行下遍施胶。




涂胶方法较多,但常用的有以下几种:




(1)刷涂法。用毛刷把胶黏剂涂刷在粘接面上,要单方向涂胶,速度要慢,不要产生气泡。这是最简单易行也是最常用的方法。此法适用于单件或小批量生产和施工。



(2)喷涂法。用涂胶枪将胶液喷涂在被粘物表面上。对于低黏度的胶黏剂,可以采用普通油漆喷枪进行喷涂。对于那些活性期短、清洗困难的高黏度胶黏剂,可以采用增强塑料工业中用的特制喷枪。喷涂法的优点是涂胶均匀,工效高;缺点是胶液损失大(约20%~40%),溶剂散失在空气中污染环境。在刨花板和纤维板的生产中常常用喷涂法。



(3)浸渍法。将被粘物浸泡在胶液中,涂布在整个被粘物表面上,在压制木质复合板和竹粘接板时常使用浸渍法。

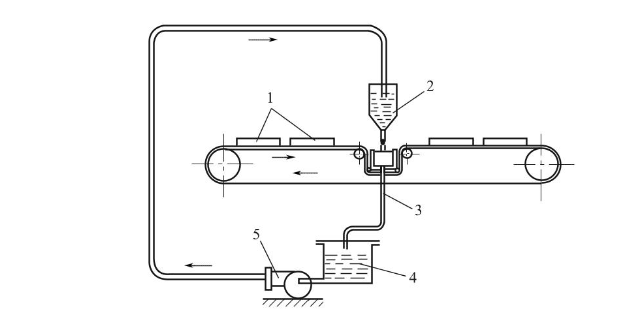

(4)自流法。采用淋雨式自动装置。此法非常适用于扁平的板状零件,工效甚高,适用于大批量生产。为使胶液不至于堵塞喷嘴,所用胶液必须有适当的黏度和流动性,如下图所示 :


拜高科普施胶的原理以及施胶方法



(5)轮涂法。用浸过胶的轮筒,将胶转移到需涂抹的被粘物表面上,适用于热熔胶的涂抹。

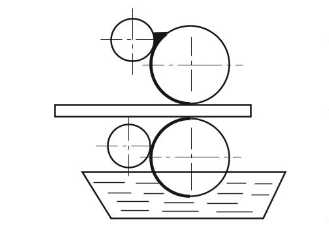

如下图所示,将胶轮的下半部浸入胶液中,上半部露在外面直接或通过印胶辗间接与工作面接触,通过工件等带动胶棍转动把胶液涂在粘接面上。欲达到不同的涂胶效果,胶辗表面可以开出不同的沟槽和花纹,也可以用改变胶辗压力或用刮板控制涂胶量。胶混可以用橡胶、木材、毛毡或金属制造。在粘接板和人造板的二次加工中使用最多。


拜高科普施胶的原理以及施胶方法


(6)刮涂法。用金属或非金属刀,将糊状或膏状的胶黏剂刮抹于被粘物表面上。对于高黏度的胶体状和膏状胶黏剂和对于像地板类的粘接件等,可利用刮胶板进行涂胶。刮胶板可用l~l.5mm厚弹性钢板、硬聚氯乙烯板等材料制作。



(7)注入法。将胶黏剂装入专用的容器内,用压力(机械、气动、手工)注入接缝的泄漏处,对密封堵漏应用较多。在速生木材的改性中,常将浸渍法和注人法相结合,将改性用的胶黏剂等高分子聚合物注入到木材中以提高木材的性能。


(8)分开涂胶法。惇有的双组分胶,可分别涂于两个被粘表面上,然后叠合在一起。


(9)热熔涂胶法。一般采用专门的涂胶装置,如板式家具的封边机,对于小批量的生产,可使用专门的热熔胶枪,将胶棒放入,通电热熔后,把胶注到被粘物表面上。



在粘接时,施胶量的多少直接决定着胶层的厚薄,胶层宜薄勿厚,只要能完全浸润被粘物表面就可以了。胶层过厚,非但无益,反而有害。这是因为胶层较薄时,缺陷少、变形小、收缩小、内应力小,应力分布均匀而有利于提高粘接强度。当然也不是胶层越薄粘接强度越高,这必须是在保证不缺胶的前提下。一般认为胶层厚度控制在0.08~0.15mm为宜。



在粘接木材时,其涂胶量随木材的种类和表面状态而变化。同时也随胶黏剂的种类、形态、涂胶方法的不同而有所不同。
